西安交大电光晶体研究成果在《科学》发表

2022-04-22

4月22日,《科学》期刊在线发表了西安交通大学在高性能电光晶体方面的最新研究成果——《具有超高电光效应的铁电单晶使电光开关小型化》(Ferroelectric crystals with giant electro-optic property enabling ultracompact Q-switches)。

电光晶体是电光调制器、电光开关、电控光束偏折器等重要电光器件中的核心关键材料,广泛应用于光纤陀螺、激光雷达、量子通信等前沿技术领域。目前,电光器件小型化、轻量化、集成化、低驱动电压和低功耗的发展趋势,对晶体的电光性能提出了更高的要求。

以钛酸铅基弛豫铁电体为代表的钙钛矿铁电单晶,通过工程畴设计可具有优异的电光性能,它们的一次电光系数可达200pm/V以上,比铌酸锂(LiNbO3)、磷酸二氘钾(DKDP)等传统电光晶体高出一个数量级,在电光领域展现出了十分诱人的应用前景。然而,工程畴铁电单晶中往往存在对光起散射作用的铁电畴壁,显著地削弱了晶体透光性,难以同时获得高透光率和高电光性能。此外,这类铁电畴壁在外电场下容易移动,影响了电光性能的稳定性,因而限制了工程畴结构铁电晶体在电光领域的应用。

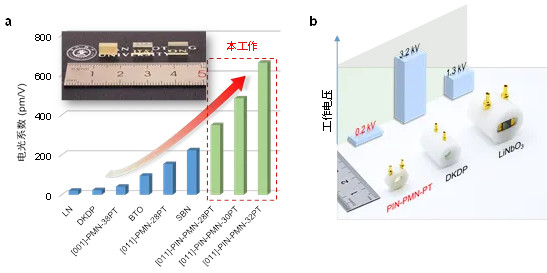

a.PIN-PMN-PT单晶电光系数与其他晶体的对比,左上图为PIN-PMN-PT晶体照片;

b.基于PIN-PMN-PT单晶研制的电光调Q开关,作为对比,图中给出了商用DKDP单晶和铌酸锂单晶电光开关照片和工作电压。

针对上述问题,西安交通大学徐卓和李飞教授研究团队与哈尔滨工业大学、澳大利亚伍伦贡大学、苏州大学、新南威尔士大学等单位合作,在铌铟酸铅-铌镁酸铅-钛酸铅(PIN-PMN-PT)弛豫铁电单晶中,通过晶体切型、晶体组分和极化工艺的协同设计,获得了理想的层状畴结构。该畴结构既保留了能够使[011]取向晶体具有高电光效应的710铁电畴壁,同时又消除了晶体中对光有散射作用的1090铁电畴壁。使PIN-PMN-PT弛豫铁电单晶一次电光系数r33达到了900pm/V,是目前铌酸锂电光晶体的30倍以上;晶体透光率可达99.6%(镀增透膜样品)。研究团队利用PIN-PMN-PT弛豫铁电单晶研制了新型电光调Q开关,在输出光能量、光脉冲宽度等性能指标与商用DKDP和LiNbO3晶体电光开光相当的情况下,PIN-PMN-PT单晶电光开关的尺寸和驱动电压得到了大幅降低。

这项研究工作为弛豫铁电单晶应用于电光技术领域迈出了坚实的一步。除了低驱动电压、小型化电光开关以外,PIN-PMN-PT晶体还有望推动其他诸多高性能电光器件的研制,包括新型高速光学相控阵、电控光束扫描器、光纤陀螺中的小型电光调制器、频率转换器件、自动驾驶激光雷达等。

西安交通大学为该论文的第一单位,论文第一作者为西安交大电信学部电子学院刘鑫博士后和哈尔滨工业大学谭鹏副教授。西安交通大学李飞教授、哈尔滨工业大学田浩教授和澳大利亚伍伦贡大学张树君教授为论文通讯作者。西安交通大学徐卓和魏晓勇教授、苏州大学许彬教授、新南威尔士大学王丹阳教授、美国宾夕法尼亚州立大学陈龙庆教授等为论文共同作者。研究工作得到了国家自然科学基金、国家重点研发计划、西安交通大学青年拔尖人才计划等项目的支持。

论文链接:https://www.science.org/doi/10.1126/science.abn7711

来源:西安交通大学新闻网
